BGA半自动植球机的工作原理与优势

 BGA半自动植球机的工作原理与优势

—— ：以创新技术赋能精密制造

 一、BGA植球机的必要性

在智能手机、汽车电子、航空航天等领域，BGA（球栅阵列封装）芯片凭借高密度引脚和稳定性能成为主流。其底部需均匀分布数百个微米级锡球（直径0.2-0.6mm），传统手工植球易出现漏球、偏移等问题，良率不足60%。而**BGA半自动植球机**通过“人机协同”模式，将效率提升至80-150颗/小时，良率超95%，成为中小批量生产的理想选择。

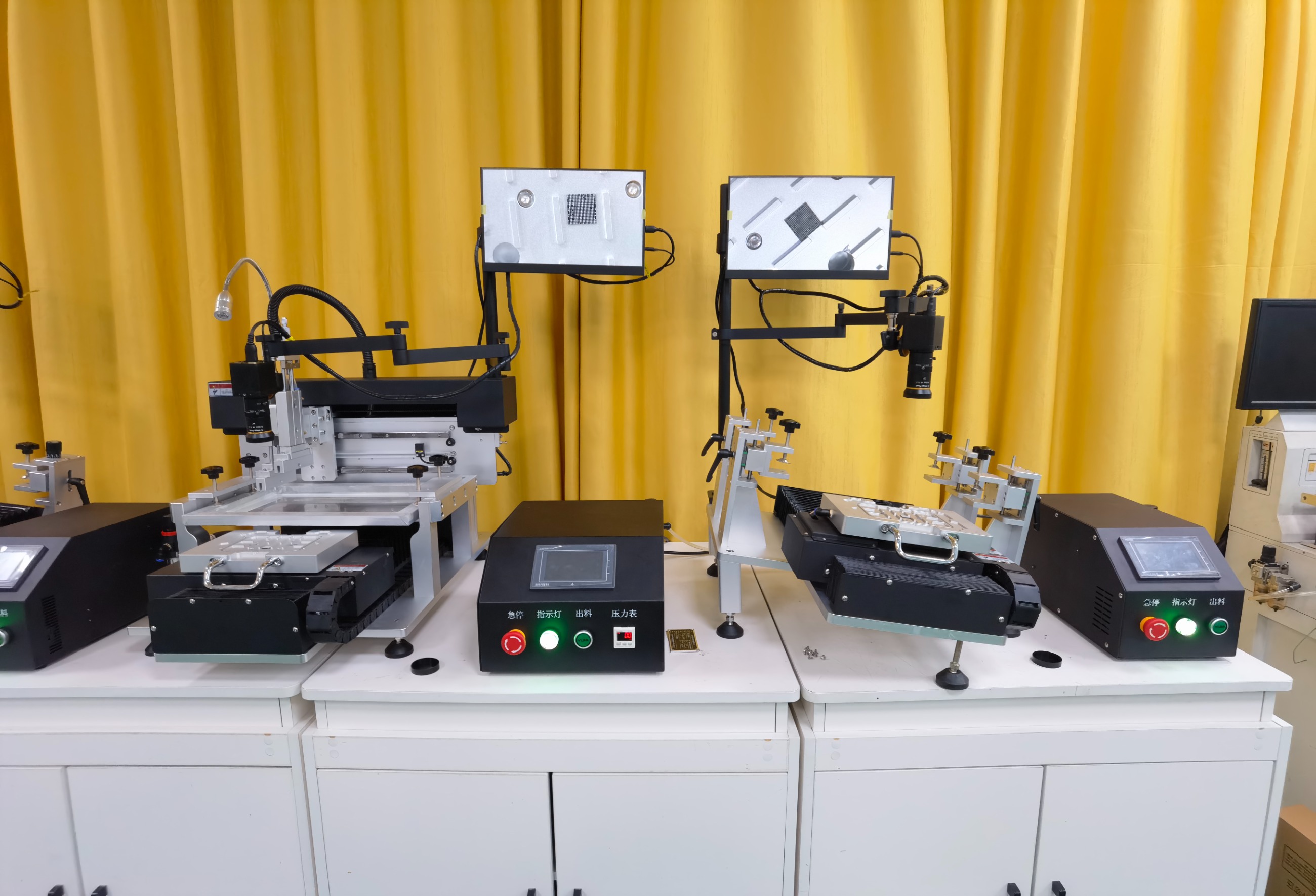

 二、达泰丰半自动植球机的工作原理

（成立于2009年）作为行业领先企业，其DTF-220、DTF-230等半自动植球机以精密机械设计与智能控制为核心，工作流程分为**精准定位→高效植球→智能固化**三个阶段。

1. 精准定位：微米级校准技术

芯片固定：采用真空吸附基座与销钉定位技术，确保芯片无偏移（如DTF-220的基座尺寸可定制，适配多种芯片尺寸）。

视觉校准：搭载高精度摄像头或激光扫描系统，实时检测焊盘位置，误差控制小于0.05mm，并通过钢网固定夹实现模板与芯片的精准对齐。

2. 高效植球：自动化与人工干预的结合

钢网覆盖：操作员手动放置定制钢网（开孔与焊盘匹配），设备自动锁紧钢网固定夹，避免位移。

锡球填充：将锡球均匀洒落在钢网上，毛刷清除多余锡球，仅保留孔内锡球（专利技术确保球径一致性）。

智能脱模：钢网抬升后，锡球精准落入焊盘，真空吸附系统防止芯片晃动，完成“盖章式”植球。

3. 智能固化：稳定焊接工艺

回流焊接：植球后的芯片进入小型回流焊炉，通过精准温控曲线（如达泰丰自研加热平台）实现锡球熔融与固化，确保焊接强度。

 三、达泰丰半自动植球机的核心优势

1. 效率与精度的双重突破

效率对比：相比手工植球（10-20颗/小时），DTF-220可达80-150颗/小时，且良率从60%提升至95%以上。

成本优势：全自动设备（200-500颗/小时）价格高达数十万元，而半自动机型成本仅为其1/5-1/3，适合中小批量生产。

2. 灵活适配多样化需求

快速换型：通过更换钢网、供料盘和基座，支持0.3mm至0.6mm不同锡球尺寸及各类芯片（如BGA、QFN、CSP）的植球需求。

人机协作：操作员可实时调整参数（如刮刀压力、钢网高度），避免全自动设备因程序错误导致的批量报废，尤其适合研发返修场景。

3. 技术创新与专利支撑

专利技术：达泰丰拥有8项软件专利及1项发明专利，其半自动植球装置结合电动升降台、离子风机（防静电）和负压真空泵，实现植球过程的高效可控。

智能控制：可视化操作界面与自动化流程（如自动刮锡、定位校准）降低操作门槛，普通工人培训1-2天即可上岗。

 四、应用场景：从实验室到工业级生产

1. 小批量多品种生产：定制化工业设备、医疗器械等领域的芯片植球。

2. 高精度返修场景：航空航天、汽车电子中焊球缺失的快速修复（间距<0.4mm的芯片）。

3. 研发与原型制作：实验室芯片设计验证及无尘车间内的精密加工。

五、未来展望：智能化升级方向

正研发第三代全自动植球设备，并计划集成AI视觉检测与自动除锡功能，进一步减少人工干预。当前，其半自动机型通过“机械精准+人工灵活”的模式，已在电子制造领域树立了高性价比的标杆。

结语：达泰丰半自动植球机不仅是工具，更是精密制造的桥梁。它以技术创新平衡效率与成本，以人机协作突破生产瓶颈，为电子行业提供了兼具工业级精度与灵活性的解决方案。正如其董事长覃洪文所言：“未来的智能制造，始于今日的每一颗锡球。”
